반도체공정02-세정/건조공정

세정·건조 공정: 왜 이렇게까지 예민할까?

반도체 공정은 웨이퍼 표면에서 나노미터 단위로 막을 만들고 패턴을 깎아내는 작업이라, 아주 작은 오염도 바로 불량으로 이어진다. 그래서 클린룸 환경 관리 + 세정/건조가 사실상 “공정의 기본기”다.

1) 클린룸에서 오염은 어디서 생기나?

오염원은 장비, 공기, 구조물 등 여러 가지가 있지만 핵심은 “사람이 가장 큰 오염원”이라는 점이다. 결국 방진복 착용, 장갑 교체, 접촉 최소화 같은 기본 습관이 수율에 직접 영향을 준다.

여기서 특히 민감한 게 두 가지다.

• 금속 이온(예: Na, K, Cu 등): 절연막/소자 신뢰성을 크게 떨어뜨릴 수 있어서 클린룸에서 강하게 관리한다.
• 정전기(ESD): 작은 방전도 소자/패턴을 망가뜨릴 수 있어서 접지, ESD 장비, 습도 관리가 중요하다.

2) 세정(Cleaning)은 “무엇을” 없애는 공정인가?

세정의 목표는 웨이퍼 표면의 대표 오염을 제거하는 것이다.

• 입자(Particles)
• 금속 오염(금속 이온/금속 잔류물)
• 유기물(포토레지스트 잔사, 탄화수소계 오염 등)
• 자연산화막(Native oxide)

입자가 남으면 패터닝이 깨지고, 금속/이온은 누설이나 신뢰성 문제로 이어지며, 유기물은 막 품질을 망친다. 그래서 세정은 단순히 “깨끗하게 닦기”가 아니라, 불량 모드를 원천 차단하는 공정에 가깝다.

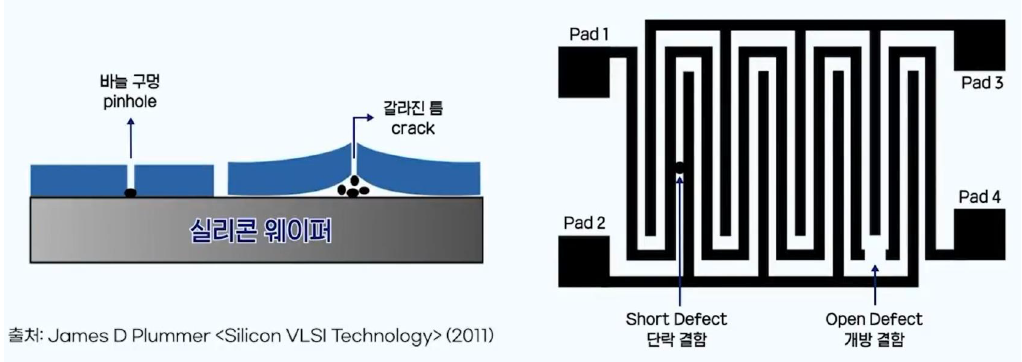

입자오염 물질로 인한 오류의 예

세정공정 장비

3) 습식 세정(Wet Cleaning): RCA 흐름이 기본

가장 대표적인 표준 흐름은 RCA 계열이다. 오염 종류에 따라 화학을 바꿔가며 순차적으로 처리한다.

• SPM(피라냐 계열): 유기물 제거에 강함
• SC-1(NH₄OH + H₂O₂ + DIW): 입자 제거에 효과적(일부 유기물도 같이)
• SC-2(HCl + H₂O₂ + DIW): 금속 오염 제거 목적
• DHF(희석 HF): 자연산화막/산화막 제거

각 단계 사이에 DI 린스(QDR 같은 방식)를 넣는 이유는, 이전 화학물/오염 잔류를 끊어주고 다음 단계 오염을 줄이기 위해서다.

장비 관점에서는 크게 Dip(탱크 침지) 방식과 Spray(회전+분사) 방식으로 나뉘는데, 균일성/처리량/케미컬 소모/재부착 리스크 같은 포인트가 트레이드오프가 된다.

4) 미세 패턴에서 습식 세정이 어려워지는 이유

패턴이 깊고 좁아질수록(High Aspect Ratio) 액체가 바닥까지 잘 들어가지 못하거나, 들어가도 빠져나오면서 오염이 남는 문제가 생긴다. 미세화가 진행될수록 “습식만으로는 한계”라는 말이 나오는 이유가 여기 있다.

그래서 건식 세정이나 증기 세정(예: HF/H₂O 증기 같은)이 같이 등장하고, 공정 조건에 따라 조합해서 쓴다.

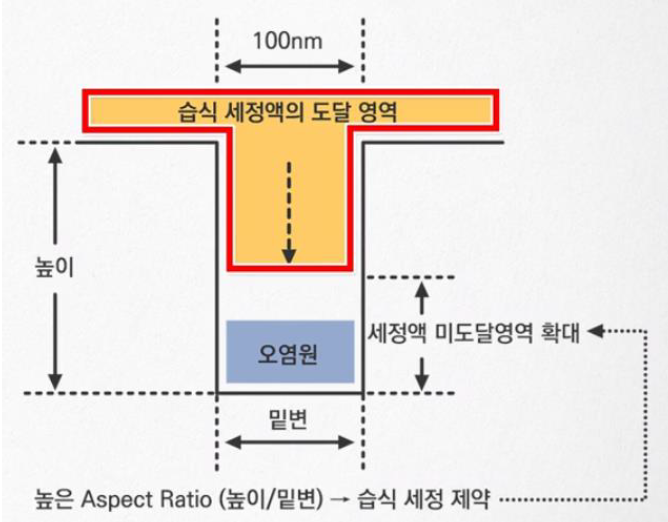

습식세정의 한계

5) 건조(Drying): 마지막이지만 실패하면 끝

세정을 잘해도 건조에서 물자국이나 재부착이 생기면 결과가 망가진다. 대표 방식은

• 스핀 건조(회전으로 물기 제거)
• 증기 건조(IPA 증기 등으로 치환/건조)
• 고온 건조(열로 제거)

공정이 미세해질수록 건조는 “마무리”라기보다 세정의 일부처럼 다뤄야 하고, 세정-린스-건조의 연결이 품질을 결정한다.
